Кнопка-выключатель (с фиксацией)

Что понадобится

• Arduino Uno
• Кнопка
• Резистор (220 Ом)
• Светодиод (зелёный)

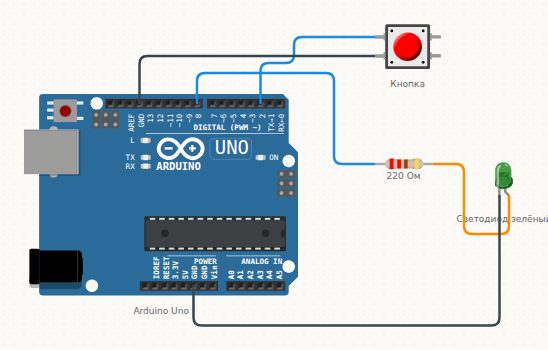

Как подключить

Скетч

// Нажали — включилось, ещё раз нажали — выключилось.
// Ловим МОМЕНТ нажатия (был HIGH, стал LOW) и ждём 30 мс от дребезга.
const int BTN = 2;
const int LED = 8;

bool lastLevel = HIGH;
bool lampOn = false;
unsigned long lastChange = 0;

void setup() {
  pinMode(BTN, INPUT_PULLUP);
  pinMode(LED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool level = digitalRead(BTN);

  if (level != lastLevel && millis() - lastChange > 30) {
    lastChange = millis();
    lastLevel = level;
    if (level == LOW) {          // именно нажатие, а не отпускание
      lampOn = !lampOn;
      digitalWrite(LED, lampOn ? HIGH : LOW);
      Serial.println(lampOn ? "включено" : "выключено");
    }
  }
}

Коротко о детали: Кнопка

Тактовая кнопка замыкает цепь, пока её держат нажатой. Выводов четыре, но попарно они соединены внутри корпуса, так что независимых контактов всего два. Чтобы вход не ловил наводки, используют подтяжку — INPUT_PULLUP или резистор на питание.

Распиновка и все примеры →
