Кнопка через транзистор: слабый ток управляет сильным

Что понадобится

• Источник питания (5 В)
• Кнопка
• Резистор (10 кОм)
• Биполярный транзистор (NPN)
• Резистор (220 Ом)
• Светодиод (зелёный)

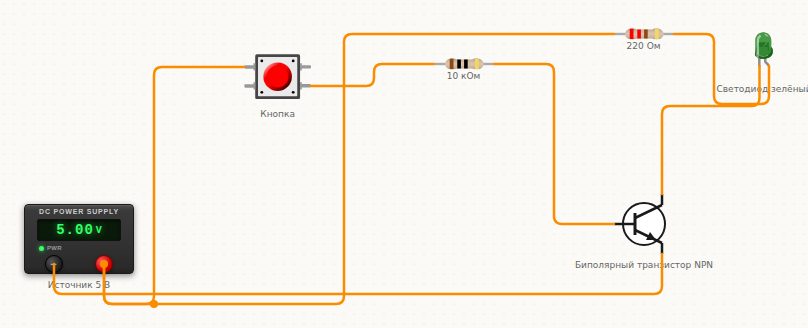

Как подключить

Как это работает

В базу через 10 кОм течёт меньше половины миллиампера, а через светодиод — около двадцати. Транзистор усиливает ток примерно в сто раз: это и значит «ключ».

Поставьте в базу 470 кОм вместо 10 кОм: базового тока станет почти в пятьдесят раз меньше, и светодиод загорится примерно вполнакала — транзистору уже не хватает тока открыться полностью.

Коротко о детали: Кнопка

Тактовая кнопка замыкает цепь, пока её держат нажатой. Выводов четыре, но попарно они соединены внутри корпуса, так что независимых контактов всего два. Чтобы вход не ловил наводки, используют подтяжку — INPUT_PULLUP или резистор на питание.
