Кнопка с задержкой: светодиод гаснет не сразу
Конденсатор в базе транзистора запоминает нажатие: отпустили кнопку — светодиод гаснет плавно, за секунду с лишним.
Что понадобится
- Источник питания (5 В)
- Кнопка
- Резистор (10 кОм)
- Конденсатор (100 мкФ)
- Биполярный транзистор (NPN)
- Резистор (220 Ом)
- Светодиод (жёлтый)

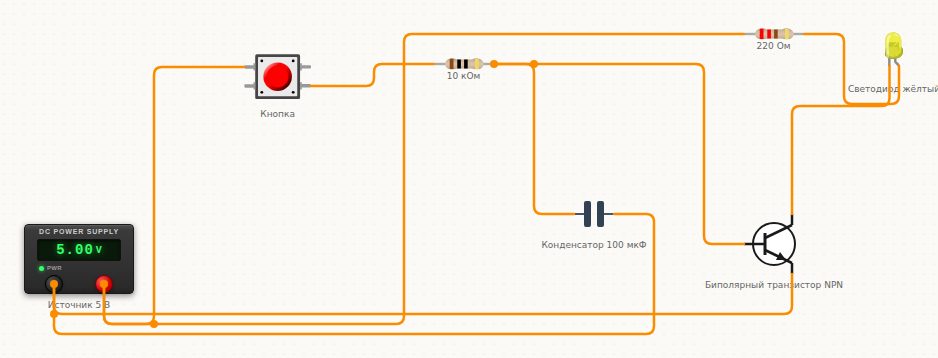

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Кнопка | 1.l |
| Кнопка | 2.r | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Конденсатор | 1 |
| Конденсатор | 2 | → | Источник питания | - |
| Резистор 1 | 2 | → | Биполярный транзистор | B |
| Источник питания | + | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Светодиод | A |
| Светодиод | C | → | Биполярный транзистор | C |
| Биполярный транзистор | E | → | Источник питания | - |
Как это работает
Загорается светодиод почти сразу: транзистор открывается, едва на базе наберётся около 0,7 В, а это доли секунды. Порог задаёт сам транзистор, а не конденсатор.
А вот гаснет плавно, за пару секунд: источника больше нет, но заряд остался и вытекает через базу — транзистор держит светодиод, пока конденсатор не опустеет. Поставьте 1000 мкФ, и послесвечение станет заметно дольше.
Коротко о детали: Кнопка
Тактовая кнопка замыкает цепь, пока её держат нажатой. Выводов четыре, но попарно они соединены внутри корпуса, так что независимых контактов всего два. Чтобы вход не ловил наводки, используют подтяжку — INPUT_PULLUP или резистор на питание.
Ещё примеры с деталью «Кнопка»
- Кнопка включает светодиодКнопка на D2 с внутренней подтяжкой: нажатие даёт LOW.Начальный
- Кнопка-выключатель (с фиксацией)Светодиод переключается по НАЖАТИЮ, а не пока кнопку держат: ловим фронт.Средний
- Счётчик нажатий и длинное удержаниеКороткое нажатие считается, удержание дольше секунды сбрасывает счётчик.Продвинутый
- Кнопка и RC-цепочка: заряд и разрядКонденсатор заряжается сам через резистор, а кнопка его разряжает. Заряд идёт секунду, разряд — десятую долю: всё решает сопротивление.Начальный
- Кнопка через транзистор: слабый ток управляет сильнымКнопка пускает в базу транзистора крошечный ток через 10 кОм, а транзистор включает светодиод — ток в сотню раз больше.Средний
Попробуйте сами
