Кнопка включает светодиод

Что понадобится

• Arduino Uno
• Кнопка
• Резистор (220 Ом)
• Светодиод (красный)

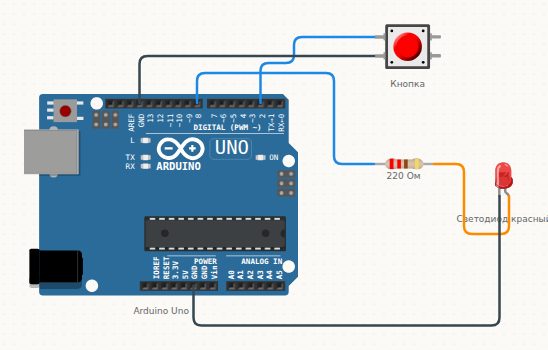

Как подключить

Скетч

// Кнопка на D2, светодиод на D8.
// INPUT_PULLUP: не нажата — HIGH, нажата — LOW.
void setup() {
  pinMode(2, INPUT_PULLUP);
  pinMode(8, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool pressed = digitalRead(2) == LOW;
  digitalWrite(8, pressed ? HIGH : LOW);
  delay(50);
}

Коротко о детали: Кнопка

Тактовая кнопка замыкает цепь, пока её держат нажатой. Выводов четыре, но попарно они соединены внутри корпуса, так что независимых контактов всего два. Чтобы вход не ловил наводки, используют подтяжку — INPUT_PULLUP или резистор на питание.

Распиновка и все примеры →
