Кнопка и RC-цепочка: заряд и разряд
Конденсатор заряжается сам через резистор, а кнопка его разряжает. Заряд идёт секунду, разряд — десятую долю: всё решает сопротивление.
Что понадобится
- Источник питания (5 В)
- Резистор (10 кОм)
- Конденсатор (100 мкФ)
- Резистор (1 кОм)
- Кнопка
- Осциллограф

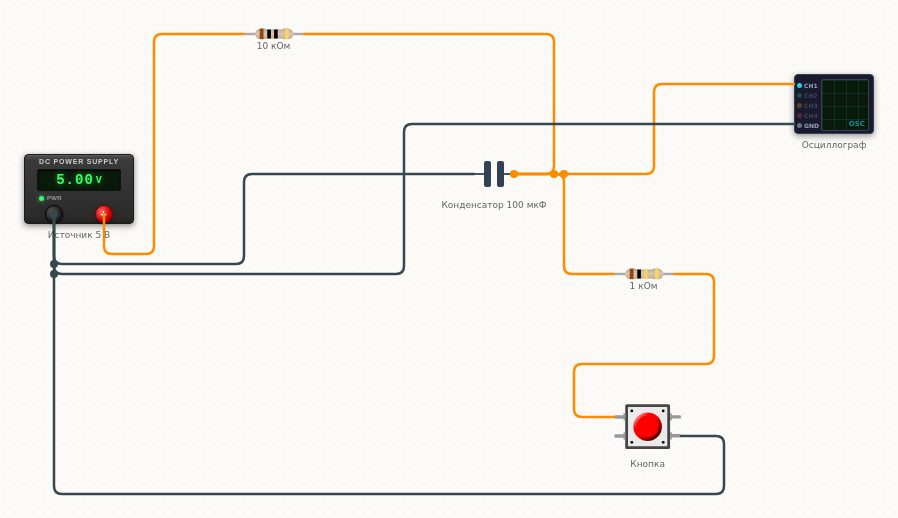

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Конденсатор | 1 |
| Конденсатор | 2 | → | Источник питания | - |
| Конденсатор | 1 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Кнопка | 1.l |
| Кнопка | 2.r | → | Источник питания | - |
| Конденсатор | 1 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Заряд идёт через 10 кОм: τ = R·C = 10 кОм · 100 мкФ = 1 с. За время τ конденсатор набирает 63 % напряжения источника, за 3τ — 95 %.
Нажмите кнопку — заряд уходит через 1 кОм, и τ становится в десять раз меньше: 0,1 с. Ёмкость та же, а время другое — его задаёт сопротивление, через которое течёт ток.
Коротко о детали: Кнопка
Тактовая кнопка замыкает цепь, пока её держат нажатой. Выводов четыре, но попарно они соединены внутри корпуса, так что независимых контактов всего два. Чтобы вход не ловил наводки, используют подтяжку — INPUT_PULLUP или резистор на питание.
