Генератор сигналов: подключение и примеры

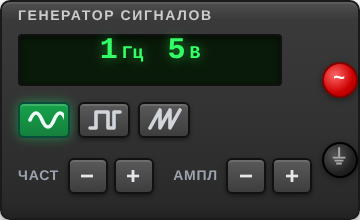

Генератор сигналов выдаёт переменное напряжение одной из трёх форм: синус, меандр или пила. Форма, частота и амплитуда переключаются кнопками прямо на приборе, смещение — в окне свойств (правый клик). Шаг решателя 50 мс, поэтому осмысленные частоты — доли герца и единицы герц.
Примеры: от простого к сложному
- Синус на осциллографеГенератор и осциллограф: видно период, амплитуду и то, как сигнал уходит в минус.Начальный
- Меандр через RC-цепочкуПрямоугольник на входе, сглаженные «горбы» на выходе: конденсатор не успевает заряжаться мгновенно.Средний
- Пила и компаратор: как получается ШИМОперационный усилитель сравнивает пилу с опорным уровнем — на выходе прямоугольник переменной ширины.Продвинутый
Выводы
| Вывод | Назначение |
|---|---|
| OUT | Выход генератора: напряжение меняется во времени по выбранной форме. |
| GND | Общий провод генератора — точка отсчёта для всей схемы. |
