Меандр через RC-цепочку
Прямоугольник на входе, сглаженные «горбы» на выходе: конденсатор не успевает заряжаться мгновенно.
Что понадобится
- Генератор сигналов
- Резистор (10 кОм)
- Конденсатор (47 мкФ)
- Земля (GND)
- Осциллограф

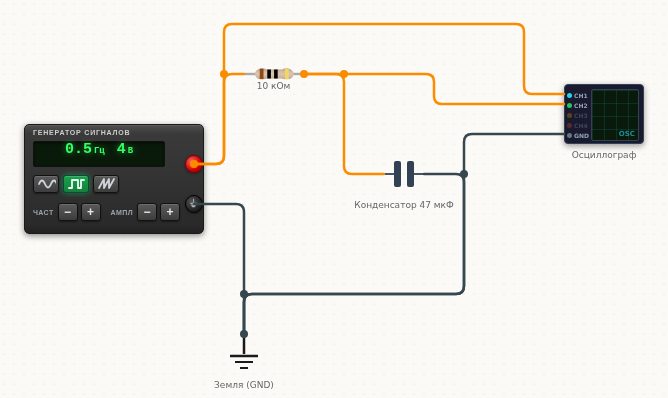

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Генератор сигналов | OUT | → | Резистор | 1 |
| Генератор сигналов | GND | → | Земля (GND) | GND |
| Резистор | 2 | → | Конденсатор | 1 |
| Конденсатор | 2 | → | Земля (GND) | GND |
| Генератор сигналов | OUT | → | Осциллограф | CH1 |
| Резистор | 2 | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Как это работает
Фильтр низких частотCH1 — меандр с генератора, CH2 — напряжение на конденсаторе. Резистор ограничивает ток, поэтому ёмкость заряжается не скачком, а за τ = R·C ≈ 0,47 с: фронты «заваливаются», прямоугольник превращается в горбы.
Что покрутить• частота генератора выше — сглаживание сильнее, при нескольких герцах останется почти прямая;
• ёмкость меньше — форма ближе к исходному меандру;
• поменяйте резистор и конденсатор местами — получится фильтр ВЫСОКИХ частот, на экране будут одни всплески на фронтах.
Коротко о детали: Генератор сигналов
Генератор сигналов выдаёт переменное напряжение одной из трёх форм: синус, меандр или пила. Форма, частота и амплитуда переключаются кнопками прямо на приборе, смещение — в окне свойств (правый клик). Шаг решателя 50 мс, поэтому осмысленные частоты — доли герца и единицы герц.
