Синус на осциллографе
Генератор и осциллограф: видно период, амплитуду и то, как сигнал уходит в минус.
Что понадобится

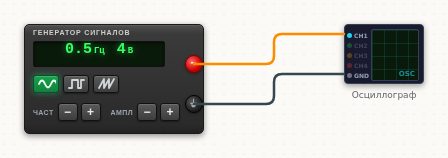

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Генератор сигналов | OUT | → | Осциллограф | CH1 |
| Генератор сигналов | GND | → | Осциллограф | GND |
Коротко о детали: Генератор сигналов
Генератор сигналов выдаёт переменное напряжение одной из трёх форм: синус, меандр или пила. Форма, частота и амплитуда переключаются кнопками прямо на приборе, смещение — в окне свойств (правый клик). Шаг решателя 50 мс, поэтому осмысленные частоты — доли герца и единицы герц.
Ещё примеры с деталью «Генератор сигналов»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Синус на осциллографе» в симуляторе
