Пила и компаратор: как получается ШИМ
Операционный усилитель сравнивает пилу с опорным уровнем — на выходе прямоугольник переменной ширины.
Что понадобится

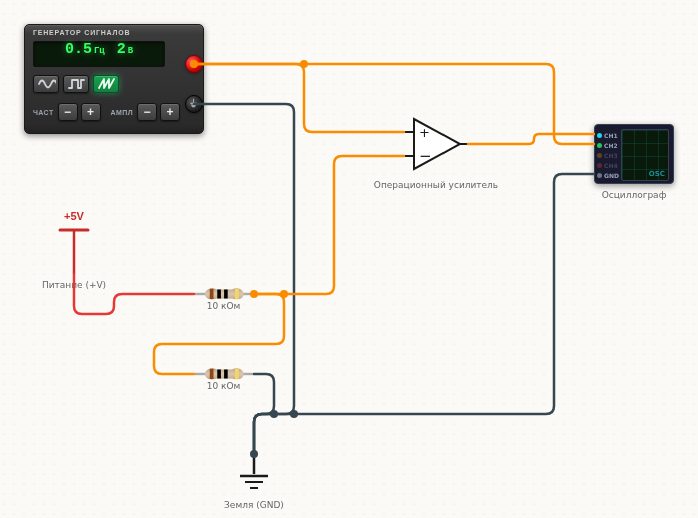

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Генератор сигналов | OUT | → | Операционный усилитель | IN+ |
| Генератор сигналов | GND | → | Земля (GND) | GND |
| Питание (+V) | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Земля (GND) | GND |
| Резистор 1 | 2 | → | Операционный усилитель | IN- |
| Операционный усилитель | OUT | → | Осциллограф | CH1 |
| Генератор сигналов | OUT | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Как это работает
Как получается ШИМКомпаратор сравнивает пилу с опорным уровнем делителя. Пока пила ниже опоры — на выходе ноль, выше — питание. Чем выше опорный уровень, тем уже импульс.
Так устроены почти все реальные ШИМ-контроллеры.
Что покрутитьМеняйте резисторы делителя — вместе с опорным уровнем поедет и скважность.
Форма «пила» на генераторе даёт линейную зависимость; поставьте синус — та же схема станет «широтно-импульсной» с нелинейной шкалой.
Коротко о детали: Генератор сигналов
Генератор сигналов выдаёт переменное напряжение одной из трёх форм: синус, меандр или пила. Форма, частота и амплитуда переключаются кнопками прямо на приборе, смещение — в окне свойств (правый клик). Шаг решателя 50 мс, поэтому осмысленные частоты — доли герца и единицы герц.
