1N4001: выпрямитель со сглаживанием
Синус с генератора проходит через диод и заряжает конденсатор — на выходе почти постоянное напряжение.
Что понадобится
- Генератор сигналов
- Диод 1N4001
- Полярный конденсатор (470 мкФ)
- Резистор (4.7 кОм)
- Земля (GND)
- Осциллограф

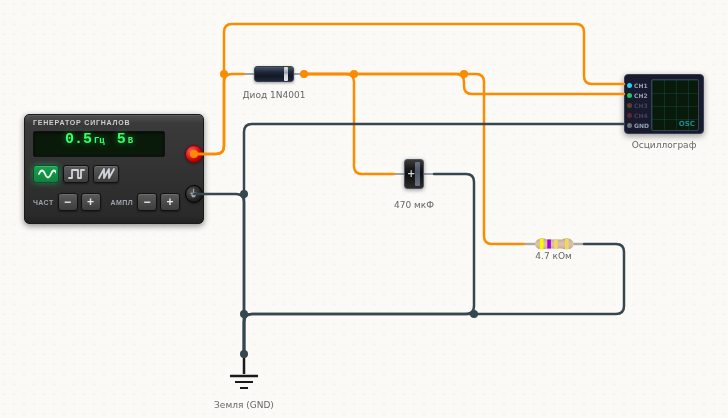

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Генератор сигналов | OUT | → | Диод 1N4001 | p |
| Генератор сигналов | GND | → | Земля (GND) | GND |
| Диод 1N4001 | n | → | Полярный конденсатор | + |
| Полярный конденсатор | - | → | Земля (GND) | GND |
| Диод 1N4001 | n | → | Резистор | 1 |
| Резистор | 2 | → | Земля (GND) | GND |
| Генератор сигналов | OUT | → | Осциллограф | CH1 |
| Диод 1N4001 | n | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Как это работает
Однополупериодный выпрямительДиод пропускает только положительные полуволны, конденсатор между ними держит напряжение, а нагрузка его понемногу разряжает. Отсюда пульсации — «пила» поверх постоянного уровня.
Что покрутить• ёмкость больше — пульсации меньше;
• сопротивление нагрузки меньше — пульсации больше (конденсатор разряжается быстрее);
• частота генератора выше — пульсации меньше: конденсатор реже успевает разрядиться.
