1N4001: защита от переполюсовки

Диод, включённый навстречу источнику, просто не пускает ток — нагрузка обесточена.

Средний уровень без программы

Открыть в симуляторе Диод 1N4001: все примеры

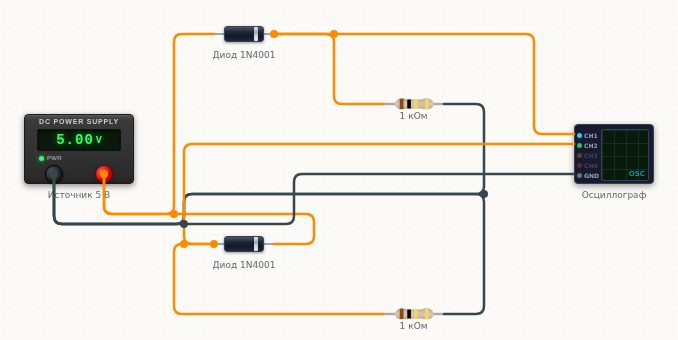

Схема подключения: 1N4001: защита от переполюсовки — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Источник питания	+	→	Диод 1N4001 1	p
Диод 1N4001 1	n	→	Резистор 1	1
Резистор 1	2	→	Источник питания	-
Источник питания	+	→	Диод 1N4001 2	n
Диод 1N4001 2	p	→	Резистор 2	1
Резистор 2	2	→	Источник питания	-
Диод 1N4001 1	n	→	Осциллограф	CH1
Диод 1N4001 2	p	→	Осциллограф	CH2
Источник питания	-	→	Осциллограф	GND
