1N4001: сколько «съедает» диод
Выпрямительный диод в прямом включении: на нём остаётся около вольта, остальное — на нагрузке.
Что понадобится
- Источник питания (5 В)
- Диод 1N4001
- Резистор (1 кОм)
- Осциллограф

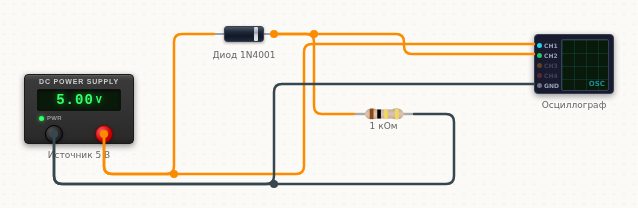

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Диод 1N4001 | p |
| Диод 1N4001 | n | → | Резистор | 1 |
| Резистор | 2 | → | Источник питания | - |
| Источник питания | + | → | Осциллограф | CH1 |
| Диод 1N4001 | n | → | Осциллограф | CH2 |
| Источник питания | - | → | Осциллограф | GND |
