Фоторезистор: подключение и примеры

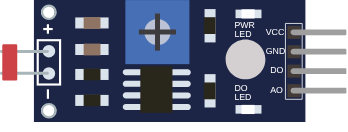

Модуль с фоторезистором: его сопротивление падает тем сильнее, чем ярче свет. Аналоговый выход даёт напряжение, пропорциональное освещённости, цифровой — готовый порог. Освещённость в люксах задаётся двойным кликом по компоненту.
Примеры: от простого к сложному
- Фоторезистор: ночникМодуль освещённости на A0: темнее порога — светодиод загорается.Начальный
- Два порога вместо одного (гистерезис)На границе света свет не «дребезжит»: включение и выключение разведены.Средний
- Подсветка сама держит яркостьЧем темнее вокруг, тем ярче светодиод: обратная зависимость плюс сглаживание.Продвинутый
Выводы
| Вывод | Назначение |
|---|---|
| VCC | Питание модуля, 5 В. |
| GND | Земля. |
| DO | Цифровой выход: 0 или 1 по порогу, порог на модуле крутят подстроечником. |
| AO | Аналоговый выход: идёт на вход A0…A5 платы, читается analogRead(). |
