Фоторезистор: ночник

Модуль освещённости на A0: темнее порога — светодиод загорается.

Начальный уровень Arduino Uno C++

Открыть в симуляторе Фоторезистор: все примеры

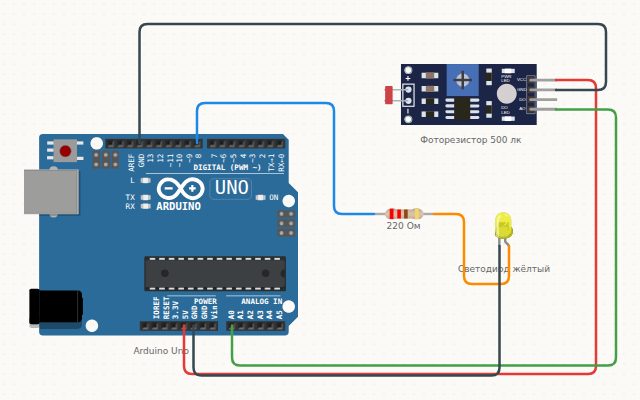

Схема подключения: Фоторезистор: ночник — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	Фоторезистор	VCC
Arduino Uno	GND	→	Фоторезистор	GND
Arduino Uno	A0	→	Фоторезистор	AO
Arduino Uno	D8	→	Резистор	1
Резистор	2	→	Светодиод	A
Светодиод	C	→	Arduino Uno	GND

Скетч

// Ночник: чем темнее, тем меньше значение на A0
const int POROG = 400;

void setup() {
  pinMode(8, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int light = analogRead(A0);
  digitalWrite(8, light < POROG ? HIGH : LOW);
  Serial.println(light);
  delay(200);
}

Коротко о детали: Фоторезистор

Модуль с фоторезистором: его сопротивление падает тем сильнее, чем ярче свет. Аналоговый выход даёт напряжение, пропорциональное освещённости, цифровой — готовый порог. Освещённость в люксах задаётся двойным кликом по компоненту.

Распиновка и все примеры →
