Два порога вместо одного (гистерезис)

На границе света свет не «дребезжит»: включение и выключение разведены.

Средний уровень Arduino Uno C++

Открыть в симуляторе Фоторезистор: все примеры

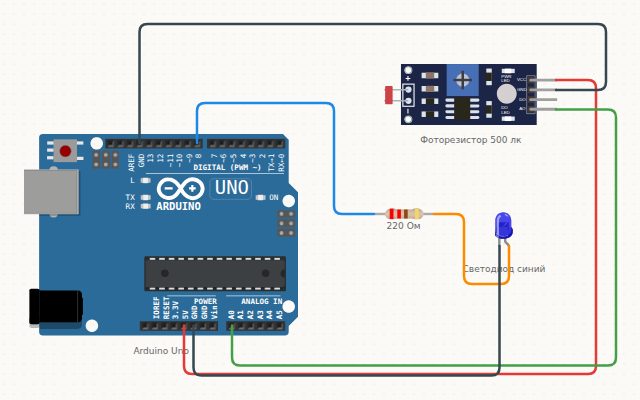

Схема подключения: Два порога вместо одного (гистерезис) — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	Фоторезистор	VCC
Arduino Uno	GND	→	Фоторезистор	GND
Arduino Uno	A0	→	Фоторезистор	AO
Arduino Uno	D8	→	Резистор	1
Резистор	2	→	Светодиод	A
Светодиод	C	→	Arduino Uno	GND

Скетч

// С одним порогом лампа мигает, когда освещённость ровно на границе.
// Лечится двумя порогами: включаем ниже 350, выключаем выше 450.
const int ON_BELOW = 350;
const int OFF_ABOVE = 450;

bool lampOn = false;

void setup() {
  pinMode(8, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int light = analogRead(A0);

  if (!lampOn && light < ON_BELOW) lampOn = true;
  if (lampOn && light > OFF_ABOVE) lampOn = false;

  digitalWrite(8, lampOn ? HIGH : LOW);
  Serial.print(light);
  Serial.println(lampOn ? "  лампа горит" : "  лампа не горит");
  delay(200);
}

Коротко о детали: Фоторезистор

Модуль с фоторезистором: его сопротивление падает тем сильнее, чем ярче свет. Аналоговый выход даёт напряжение, пропорциональное освещённости, цифровой — готовый порог. Освещённость в люксах задаётся двойным кликом по компоненту.
