Мотор постоянного тока: подключение и примеры

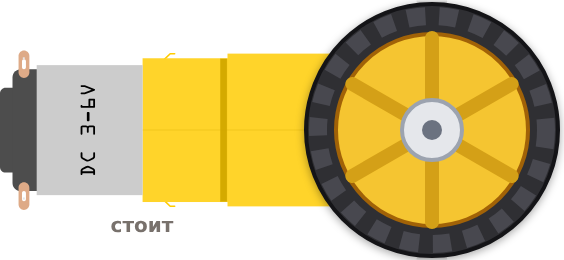

Жёлтый мотор-редуктор — тот самый, что стоит в школьных машинках. Считается настоящей моделью: обмотка с сопротивлением и индуктивностью, противо-ЭДС от вращения, вал с инерцией и трением. Поэтому он разгоняется и выбегает не мгновенно, в момент пуска берёт бросок тока, а под нагрузкой просаживает питание.
Примеры: от простого к сложному
- Мотор напрямую от источникаСкорость мотора задаёт напряжение: покрутите ручку источника и посмотрите на обороты.Начальный
- Скорость одним ключомПолевой транзистор и ШИМ: скорость регулируется, но только в одну сторону.Средний
- Пусковой токВ момент пуска мотор берёт в разы больше тока, чем на ходу, — и просаживает питание именно тогда.Продвинутый
Выводы
| Вывод | Назначение |
|---|---|
| M1 | Вывод обмотки. Плюс здесь — вал крутится вперёд. |
| M2 | Второй вывод обмотки. Поменяйте выводы местами — мотор поедет назад. |
