Мотор напрямую от источника
Скорость мотора задаёт напряжение: покрутите ручку источника и посмотрите на обороты.
Что понадобится

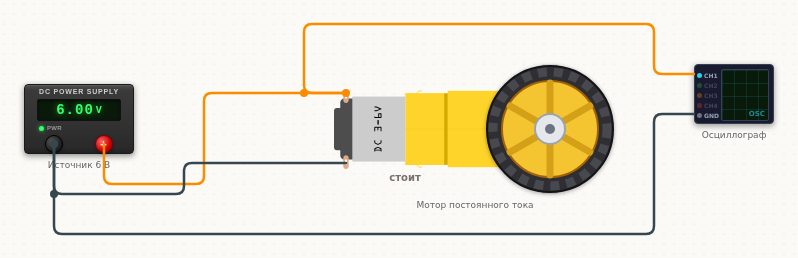

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Мотор постоянного тока | M1 |
| Мотор постоянного тока | M2 | → | Источник питания | - |
| Мотор постоянного тока | M1 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Как это работаетМотор постоянного тока — это обмотка на валу в поле магнитов. Чем выше напряжение на выводах, тем быстрее он крутится, а полярность задаёт сторону вращения.
Под корпусом подписаны обороты: 200 об/мин на номинальных 6 В.
Что покрутить• напряжение источника: 3 В — вдвое медленнее, 9 В — быстрее номинала (в жизни это перегрев);
• поменяйте местами провода к M1 и M2 — стрелка под мотором развернётся;
• ниже примерно 0,6 В вал вообще не трогается: реальному мотору мешает трение.
Коротко о детали: Мотор постоянного тока
Жёлтый мотор-редуктор — тот самый, что стоит в школьных машинках. Считается настоящей моделью: обмотка с сопротивлением и индуктивностью, противо-ЭДС от вращения, вал с инерцией и трением. Поэтому он разгоняется и выбегает не мгновенно, в момент пуска берёт бросок тока, а под нагрузкой просаживает питание.
