Пусковой ток
В момент пуска мотор берёт в разы больше тока, чем на ходу, — и просаживает питание именно тогда.
Что понадобится

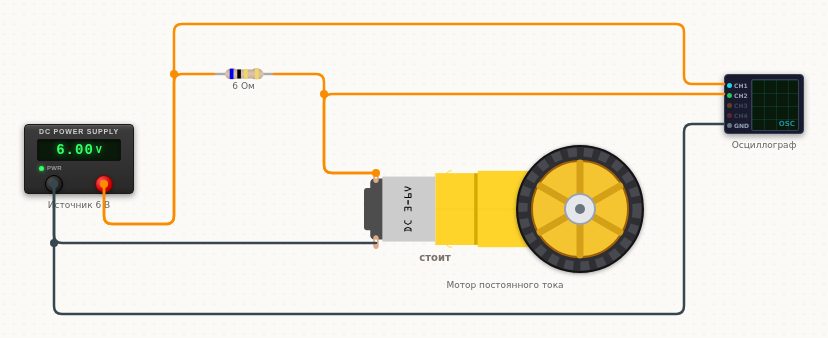

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор | 1 |
| Резистор | 2 | → | Мотор постоянного тока | M1 |
| Мотор постоянного тока | M2 | → | Источник питания | - |
| Источник питания | + | → | Осциллограф | CH1 |
| Мотор постоянного тока | M1 | → | Осциллограф | CH2 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Как это работаетСтоящий мотор — это просто обмотка: 6 В на 6 Ом, целый ампер. Разогнавшись, он сам становится генератором (противо-ЭДС) и вычитает почти всё питание — ток падает до десятых долей ампера.
Резистор 6 Ом здесь изображает тонкие провода и слабую батарейку.
Что на экранеCH1 — источник, CH2 — то, что дошло до мотора. В момент пуска на моторе примерно вдвое меньше питания: половина оседает на резисторе. Через полсекунды, когда вал разогнался и ток упал, — уже больше 5 В.
Поставьте резистор 20 Ом: просадка при пуске станет такой, что мотор может и не тронуться — знакомая история с севшими батарейками.
Коротко о детали: Мотор постоянного тока
Жёлтый мотор-редуктор — тот самый, что стоит в школьных машинках. Считается настоящей моделью: обмотка с сопротивлением и индуктивностью, противо-ЭДС от вращения, вал с инерцией и трением. Поэтому он разгоняется и выбегает не мгновенно, в момент пуска берёт бросок тока, а под нагрузкой просаживает питание.
Ещё примеры с деталью «Мотор постоянного тока»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Пусковой ток» в симуляторе
