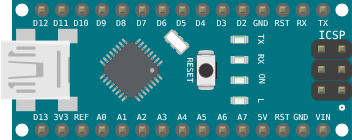

Arduino Nano: распиновка и примеры
Тот же микроконтроллер ATmega328P, что у Uno, но в маленьком корпусе под макетную плату. Отличия всего два: есть ещё два аналоговых входа A6 и A7 (они работают только на вход) и другой разъём питания. Скетчи и распиновка по именам совпадают с Uno.
Примеры: от простого к сложному
Распиновка
| Вывод | Назначение |
|---|---|
| D12 | Цифровой вывод: вход или выход, 0 или 5 В. |
| D11 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D10 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D9 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D8 | Цифровой вывод: вход или выход, 0 или 5 В. |
| D7 | Цифровой вывод: вход или выход, 0 или 5 В. |
| D6 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D5 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D4 | Цифровой вывод: вход или выход, 0 или 5 В. |
| D3 | Цифровой вывод: вход или выход, 0 или 5 В. Умеет ШИМ — analogWrite(). |
| D2 | Цифровой вывод: вход или выход, 0 или 5 В. |
| GND | Земля — общий провод схемы. Все выводы GND соединены внутри платы. |
| RESET | Сброс: замыкание на землю перезапускает скетч. |
| D0 | Цифровой вывод: вход или выход, 0 или 5 В. Он же RX аппаратного Serial. |
| D1 | Цифровой вывод: вход или выход, 0 или 5 В. Он же TX аппаратного Serial. |
| D13 | Цифровой вывод: вход или выход, 0 или 5 В. На нём распаян встроенный светодиод «L». |
| 3V3 | Выход 3,3 В: для модулей с низковольтной логикой, ток небольшой. |
| AREF | Опорное напряжение АЦП. Нужен, только если менять его через analogReference(). |
| A0 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. |
| A1 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. |
| A2 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. |
| A3 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. |
| A4 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. Он же SDA шины I2C. |
| A5 | Аналоговый вход: analogRead() даёт 0…1023 при 0…5 В. Работает и как обычный цифровой вывод. Он же SCL шины I2C. |
| A6 | Аналоговый вход A6/A7: только вход, цифрового режима у него нет. |
| A7 | Аналоговый вход A6/A7: только вход, цифрового режима у него нет. |
| 5V | Выход 5 В: питание для модулей и датчиков. |
| VIN | Вход внешнего питания 7–12 В (или выход напряжения с разъёма питания). |
