Nano: выводы A6 и A7

У Nano два лишних аналоговых входа — но только на вход: цифрового режима у них нет.

Средний уровень Arduino Nano C++
Открыть в симуляторе Arduino Nano: все примеры

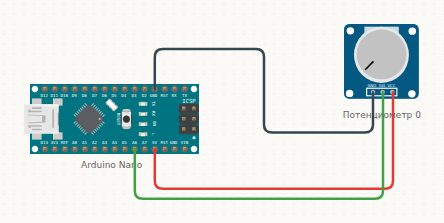

Схема подключения: Nano: выводы A6 и A7
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino Nano5V→ПотенциометрVCC
Arduino NanoGND→ПотенциометрGND
Arduino NanoA6→ПотенциометрSIG

Скетч

// A6 и A7 есть только у Nano (у Uno их нет). Это входы АЦП и ничего
// больше: digitalWrite или pinMode(OUTPUT) на них не работают,
// подтяжки внутри тоже нет.
void setup() {
  Serial.begin(9600);
}

void loop() {
  int raw = analogRead(A6);
  Serial.print("A6 = ");
  Serial.print(raw);
  Serial.print("  (");
  Serial.print(raw * 5.0 / 1023.0);
  Serial.println(" В)");
  delay(300);
}

Коротко о детали: Arduino Nano

Тот же микроконтроллер ATmega328P, что у Uno, но в маленьком корпусе под макетную плату. Отличия всего два: есть ещё два аналоговых входа A6 и A7 (они работают только на вход) и другой разъём питания. Скетчи и распиновка по именам совпадают с Uno.
