Nano: мигание светодиодом

Что понадобится

• Arduino Nano
• Резистор (220 Ом)
• Светодиод (красный)

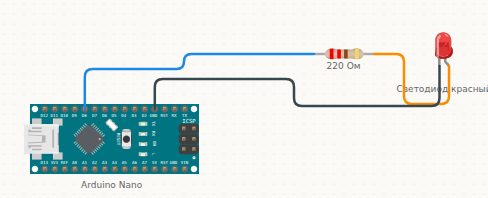

Как подключить

Скетч

// Nano — это Uno в маленьком корпусе: те же выводы D0…D13 и A0…A5,
// тот же встроенный светодиод на 13-м выводе.
void setup() {
  pinMode(8, OUTPUT);
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(8, HIGH);
  digitalWrite(LED_BUILTIN, LOW);
  delay(400);
  digitalWrite(8, LOW);
  digitalWrite(LED_BUILTIN, HIGH);
  delay(400);
}

Коротко о детали: Arduino Nano

Тот же микроконтроллер ATmega328P, что у Uno, но в маленьком корпусе под макетную плату. Отличия всего два: есть ещё два аналоговых входа A6 и A7 (они работают только на вход) и другой разъём питания. Скетчи и распиновка по именам совпадают с Uno.
