Два канала: вход и середина делителя
CH1 смотрит на вход, CH2 — на середину: обе линии видно одновременно.
Что понадобится
- Источник питания (5 В)
- Резистор (10 кОм)
- Резистор (4.7 кОм)
- Осциллограф

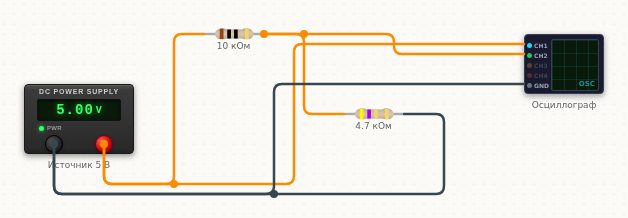

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Источник питания | - |
| Источник питания | + | → | Осциллограф | CH1 |
| Резистор 1 | 2 | → | Осциллограф | CH2 |
| Источник питания | - | → | Осциллограф | GND |
Коротко о детали: Осциллограф
Четырёхканальный осциллограф показывает, как меняется напряжение во времени. Щупы подключают к интересным точкам схемы, а общий провод — обязательно к земле. Развёртка и масштаб по напряжению настраиваются в панели прибора.
