Осциллограф: постоянное напряжение

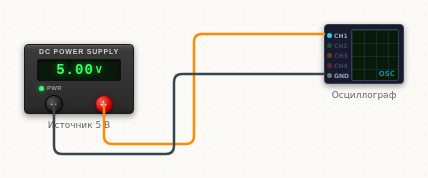

Самое простое включение: щуп на плюс источника, земля к минусу.
Что понадобится
Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Коротко о детали: Осциллограф
Четырёхканальный осциллограф показывает, как меняется напряжение во времени. Щупы подключают к интересным точкам схемы, а общий провод — обязательно к земле. Развёртка и масштаб по напряжению настраиваются в панели прибора.
