Меандр с вывода платы

Вывод D8 переключается каждые полсекунды — на экране прямоугольные импульсы.

Продвинутый уровень Arduino Uno C++
Открыть в симуляторе Осциллограф: все примеры

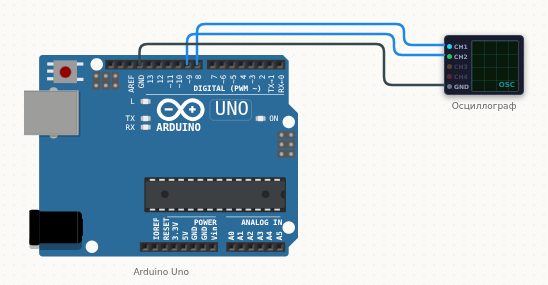

Схема подключения: Меандр с вывода платы
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino UnoD8→ОсциллографCH1
Arduino UnoD9→ОсциллографCH2
Arduino UnoGND→ОсциллографGND

Скетч

// CH1 — вывод D8: чистый меандр, период 1 с.
// CH2 — вывод D9 с ШИМ: симулятор показывает СРЕДНЕЕ напряжение,
// то есть 5 В · заполнение. Поэтому ступенька, а не «гребёнка».
//
// Подберите «Время/дел» так, чтобы на экране помещалось два-три периода.
void setup() {
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  digitalWrite(8, HIGH);
  analogWrite(9, 64);      // четверть мощности
  delay(500);
  digitalWrite(8, LOW);
  analogWrite(9, 192);     // три четверти
  delay(500);
}

Коротко о детали: Осциллограф

Четырёхканальный осциллограф показывает, как меняется напряжение во времени. Щупы подключают к интересным точкам схемы, а общий провод — обязательно к земле. Развёртка и масштаб по напряжению настраиваются в панели прибора.

Распиновка и все примеры →
