NeoPixel: смена цвета

Адресный светодиод на D6 перебирает красный, зелёный и синий.

Начальный уровень Arduino Uno C++

Открыть в симуляторе NeoPixel: все примеры

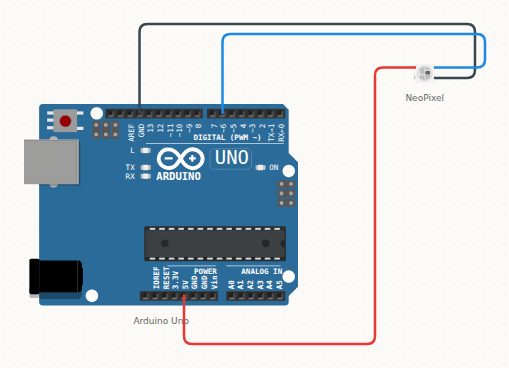

Схема подключения: NeoPixel: смена цвета — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	NeoPixel	VDD
Arduino Uno	GND	→	NeoPixel	VSS
Arduino Uno	D6	→	NeoPixel	DIN

Скетч

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel pixels(1, 6, NEO_GRB + NEO_KHZ800);

void setup() { pixels.begin(); }

void loop() {
  pixels.setPixelColor(0, pixels.Color(255, 0, 0)); pixels.show(); delay(500);
  pixels.setPixelColor(0, pixels.Color(0, 255, 0)); pixels.show(); delay(500);
  pixels.setPixelColor(0, pixels.Color(0, 0, 255)); pixels.show(); delay(500);
}

Коротко о детали: NeoPixel

Адресный светодиод WS2812: в одном корпусе три кристалла и управляющая микросхема. Цвет передаётся по одной сигнальной линии, поэтому светодиоды соединяют цепочкой — выход предыдущего во вход следующего. Питание 5 В.

Распиновка и все примеры →
