Цепочка из трёх: бегущий огонь

Светодиоды соединены DOUT → DIN: данные идут по одной линии от платы.

Средний уровень Arduino Uno C++

Открыть в симуляторе NeoPixel: все примеры

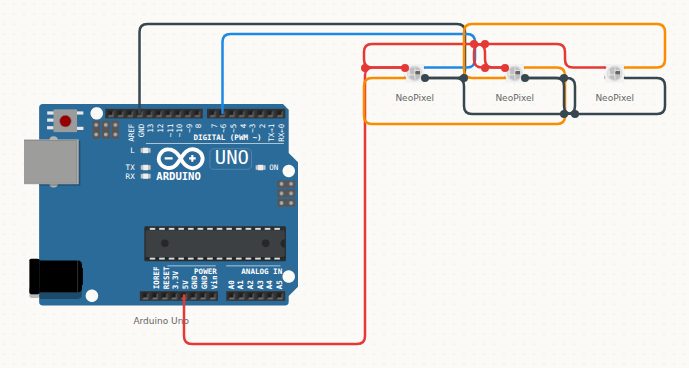

Схема подключения: Цепочка из трёх: бегущий огонь — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Arduino Uno
NeoPixel × 3

Как подключить

Откуда			Куда
Arduino Uno	5V	→	NeoPixel 1	VDD
Arduino Uno	GND	→	NeoPixel 1	VSS
Arduino Uno	D6	→	NeoPixel 1	DIN
NeoPixel 1	DOUT	→	NeoPixel 2	DIN
NeoPixel 1	VDD	→	NeoPixel 2	VDD
NeoPixel 1	VSS	→	NeoPixel 2	VSS
NeoPixel 2	DOUT	→	NeoPixel 3	DIN
NeoPixel 2	VDD	→	NeoPixel 3	VDD
NeoPixel 2	VSS	→	NeoPixel 3	VSS

Скетч

#include <Adafruit_NeoPixel.h>

// Три светодиода на ОДНОМ выводе D6: у адресной ленты данные идут по цепочке,
// выход предыдущего — во вход следующего.
Adafruit_NeoPixel pixels(3, 6, NEO_GRB + NEO_KHZ800);

int pos = 0;

void setup() {
  pixels.begin();
  pixels.setBrightness(120);
}

void loop() {
  pixels.clear();
  pixels.setPixelColor(pos, pixels.Color(0, 180, 255));
  pixels.show();
  pos = (pos + 1) % pixels.numPixels();
  delay(250);
}

Коротко о детали: NeoPixel

Адресный светодиод WS2812: в одном корпусе три кристалла и управляющая микросхема. Цвет передаётся по одной сигнальной линии, поэтому светодиоды соединяют цепочкой — выход предыдущего во вход следующего. Питание 5 В.

Распиновка и все примеры →
