Радуга через ColorHSV

Цвет задаётся тоном, а не тремя каналами: оттенок едет по кругу, лента переливается.

Продвинутый уровень Arduino Uno C++

Открыть в симуляторе NeoPixel: все примеры

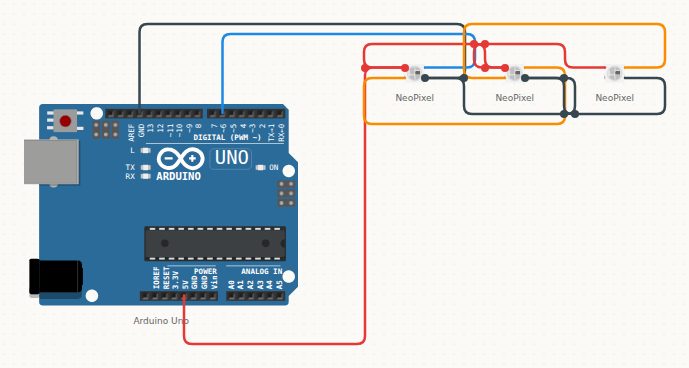

Схема подключения: Радуга через ColorHSV — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Arduino Uno
NeoPixel × 3

Как подключить

Откуда			Куда
Arduino Uno	5V	→	NeoPixel 1	VDD
Arduino Uno	GND	→	NeoPixel 1	VSS
Arduino Uno	D6	→	NeoPixel 1	DIN
NeoPixel 1	DOUT	→	NeoPixel 2	DIN
NeoPixel 1	VDD	→	NeoPixel 2	VDD
NeoPixel 1	VSS	→	NeoPixel 2	VSS
NeoPixel 2	DOUT	→	NeoPixel 3	DIN
NeoPixel 2	VDD	→	NeoPixel 3	VDD
NeoPixel 2	VSS	→	NeoPixel 3	VSS

Скетч

#include <Adafruit_NeoPixel.h>

// ColorHSV(тон, насыщенность, яркость): тон 0…65535 — это круг цветов.
// Сдвигаем тон каждый такт, а по ленте раскладываем его со сдвигом.
Adafruit_NeoPixel pixels(3, 6, NEO_GRB + NEO_KHZ800);

unsigned long hue = 0;

void setup() {
  pixels.begin();
  pixels.setBrightness(140);
  Serial.begin(9600);
}

void loop() {
  int n = pixels.numPixels();
  for (int i = 0; i < n; i++) {
    unsigned long h = hue + (unsigned long)i * 65536 / n;
    pixels.setPixelColor(i, pixels.ColorHSV(h % 65536, 255, 255));
  }
  pixels.show();

  hue += 1200;
  if (hue >= 65536) {
    hue = hue % 65536;
    Serial.println("круг цветов пройден");
  }
  delay(60);
}

Коротко о детали: NeoPixel

Адресный светодиод WS2812: в одном корпусе три кристалла и управляющая микросхема. Цвет передаётся по одной сигнальной линии, поэтому светодиоды соединяют цепочкой — выход предыдущего во вход следующего. Питание 5 В.

Распиновка и все примеры →
