Четырёхразрядный индикатор: подключение и примеры

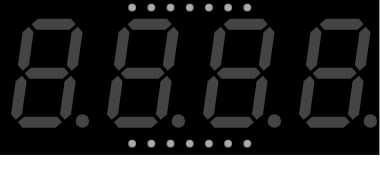

Четырёхразрядный индикатор в симуляторе

Четыре цифры с общими выводами сегментов A–G и DP: сегмент A у всех разрядов один и тот же провод. Какая цифра горит, решает общий вывод разряда DIG1–DIG4, поэтому число выводят динамической индикацией — по очереди зажигают разряды несколько миллисекунд каждый, и глаз видит все четыре сразу. Общий катод или анод задаётся двойным кликом.

Примеры: от простого к сложному

Выводы

ВыводНазначение
AСегмент A всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
BСегмент B всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
CСегмент C всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
DСегмент D всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
EСегмент E всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
FСегмент F всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
GСегмент G всех четырёх разрядов: через резистор 220–330 Ом к выводу платы.
DPДесятичные точки всех разрядов.
DIG1Общий вывод разряда 1: при общем катоде разряд горит, когда здесь LOW, при общем аноде — когда HIGH.
DIG2Общий вывод разряда 2: при общем катоде разряд горит, когда здесь LOW, при общем аноде — когда HIGH.
DIG3Общий вывод разряда 3: при общем катоде разряд горит, когда здесь LOW, при общем аноде — когда HIGH.
DIG4Общий вывод разряда 4: при общем катоде разряд горит, когда здесь LOW, при общем аноде — когда HIGH.
