Четыре разряда: динамическая индикация

Что понадобится

• Arduino Uno
• Резистор (220 Ом) × 7
• Четырёхразрядный индикатор (общий катод)

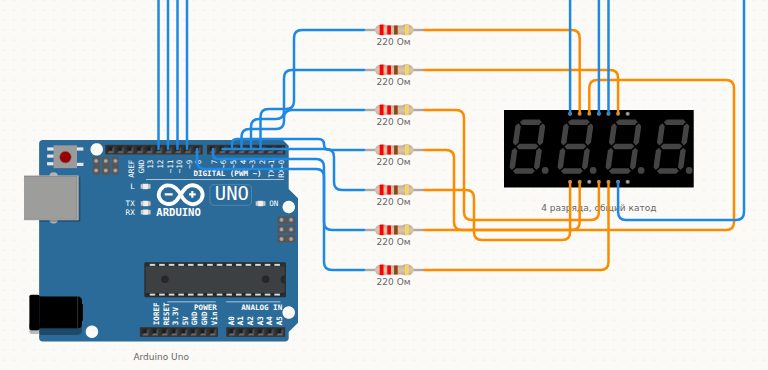

Как подключить

Скетч

// Четырёхразрядный индикатор с общим катодом.
// Сегменты общие у всех разрядов, а разряд включается LOW на своём DIG.
// Поэтому разряды зажигаются ПО ОЧЕРЕДИ, и глаз видит все четыре сразу.
const int SEG[7] = { 2, 3, 4, 5, 6, 7, 8 };
const int DIG[4] = { 9, 10, 11, 12 };

const byte DIGITS[10] = {
  0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F
};

// Что показать — по цифре на разряд, слева направо.
int number[4] = { 2, 0, 2, 6 };

void setup() {
  for (int s = 0; s < 7; s++) pinMode(SEG[s], OUTPUT);
  for (int d = 0; d < 4; d++) {
    pinMode(DIG[d], OUTPUT);
    digitalWrite(DIG[d], HIGH);
  }
}

void loop() {
  for (int d = 0; d < 4; d++) {
    for (int s = 0; s < 7; s++) {
      digitalWrite(SEG[s], (DIGITS[number[d]] >> s) & 1);
    }
    digitalWrite(DIG[d], LOW);   // зажечь разряд
    delay(4);
    digitalWrite(DIG[d], HIGH);  // погасить перед сменой сегментов
  }
}

Коротко о детали: Четырёхразрядный индикатор

Четыре цифры с общими выводами сегментов A–G и DP: сегмент A у всех разрядов один и тот же провод. Какая цифра горит, решает общий вывод разряда DIG1–DIG4, поэтому число выводят динамической индикацией — по очереди зажигают разряды несколько миллисекунд каждый, и глаз видит все четыре сразу. Общий катод или анод задаётся двойным кликом.

Распиновка и все примеры →
