Вход аудиокарты: подключение и примеры

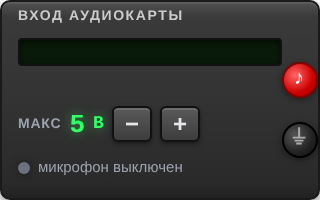

Вход звуковой карты: снимает звук с микрофона компьютера и отдаёт его в схему как напряжение — чем громче, тем выше. Напряжение при полной громкости переключается кнопками на самом приборе (по умолчанию 5 В), там же полоска уровня и состояние микрофона. Браузер спросит разрешение при запуске симуляции.
Примеры: от простого к сложному
- Громкость в монитор портаВыход аудиовхода на A0: скажите что-нибудь в микрофон — число вырастет.Начальный
- Светомузыка: светодиод по громкостиУровень звука превращается в яркость: громче — ярче. Порог отсекает шум комнаты.Средний
- Усилитель звука на операционном усилителеСлабый сигнал с микрофона проходит через неинвертирующий усилитель: на осциллографе вход и выход.Продвинутый
Выводы
| Вывод | Назначение |
|---|---|
| OUT | Сигнальный выход: напряжение тем выше, чем громче звук. |
| GND | Общий провод входа — это же точка отсчёта для всей схемы. |
