Усилитель звука на операционном усилителе
Слабый сигнал с микрофона проходит через неинвертирующий усилитель: на осциллографе вход и выход.
Что понадобится

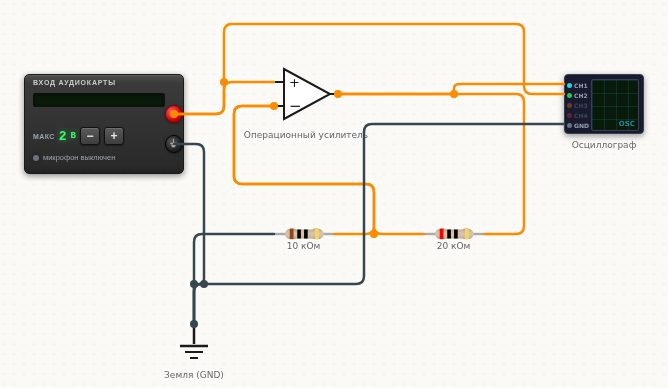

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Вход аудиокарты | OUT | → | Операционный усилитель | IN+ |
| Вход аудиокарты | GND | → | Земля (GND) | GND |
| Операционный усилитель | IN- | → | Резистор 1 | 2 |
| Резистор 1 | 1 | → | Земля (GND) | GND |
| Операционный усилитель | IN- | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Операционный усилитель | OUT |
| Операционный усилитель | OUT | → | Осциллограф | CH1 |
| Вход аудиокарты | OUT | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Как это работает
Усилитель звукаМикрофон даёт слабый сигнал, его усиливает неинвертирующий каскад:
K = 1 + R2/R1 = 1 + 20к/10к = 3.
CH2 — то, что пришло с аудиовхода, CH1 — то, что получилось: та же форма, но втрое выше.
Что покрутить• R2 = 90 кОм → усиление 10, но при громком звуке вершины срежутся о питание — это КЛИППИНГ, слышимые искажения;
• «МАКС» на панели аудиовхода задаёт, какому напряжению соответствует полная громкость;
• В/дел на осциллографе — 0,5 В, иначе сигнал почти не виден.
Коротко о детали: Вход аудиокарты
Вход звуковой карты: снимает звук с микрофона компьютера и отдаёт его в схему как напряжение — чем громче, тем выше. Напряжение при полной громкости переключается кнопками на самом приборе (по умолчанию 5 В), там же полоска уровня и состояние микрофона. Браузер спросит разрешение при запуске симуляции.
