Плата без единого провода

Что понадобится

• Arduino Uno

Скетч

// Встроенный светодиод платы — на выводе 13 (константа LED_BUILTIN)
void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

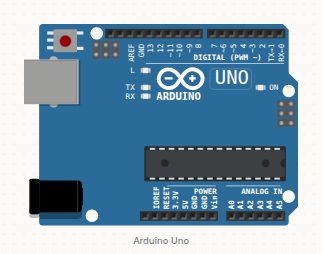

Коротко о детали: Arduino Uno

Плата на микроконтроллере ATmega328P: 14 цифровых выводов, 6 аналоговых входов, тактовая частота 16 МГц и логика 5 В. Скетч выполняется на ней: setup() один раз при старте, loop() — по кругу, пока есть питание. На выводе 13 распаян встроенный светодиод «L».

Распиновка и все примеры →
