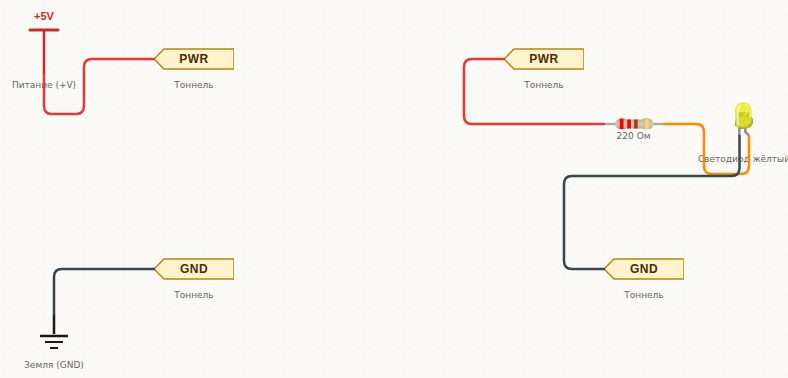

Тоннель вместо длинного провода
Тоннели с одинаковым именем — одна цепь: провод через весь лист тянуть не нужно.
Что понадобится
- Питание (+V)
- Тоннель × 4
- Резистор (220 Ом)
- Светодиод (жёлтый)
- Земля (GND)
Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Питание (+V) | + | → | Тоннель 1 | IO |
| Тоннель 2 | IO | → | Резистор | 1 |
| Резистор | 2 | → | Светодиод | A |
| Светодиод | C | → | Тоннель 3 | IO |
| Тоннель 4 | IO | → | Земля (GND) | GND |
Коротко о детали: Тоннель
Метка-тоннель соединяет цепи по имени, без проводов. Все тоннели с одинаковым именем — одна цепь. Помогает не тянуть длинные провода через всю схему. Имя задаётся двойным кликом.
Ещё примеры с деталью «Тоннель»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Тоннель вместо длинного провода» в симуляторе
