Измерение через тоннель
Осциллограф стоит в стороне от схемы и подключается к нужному узлу по имени.
Что понадобится
- Источник питания (5 В)
- Резистор (10 кОм) × 2
- Тоннель × 4
- Осциллограф

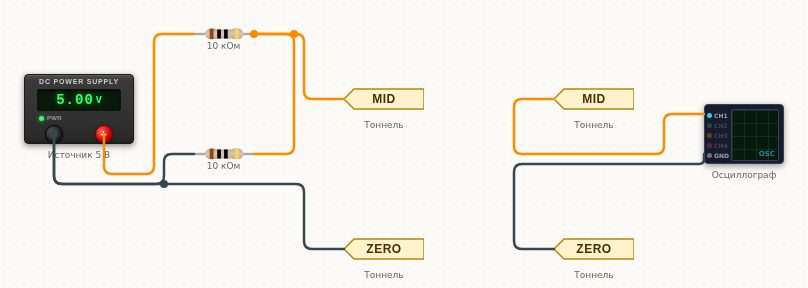

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Источник питания | - |
| Резистор 1 | 2 | → | Тоннель 1 | IO |
| Источник питания | - | → | Тоннель 2 | IO |
| Тоннель 3 | IO | → | Осциллограф | CH1 |
| Тоннель 4 | IO | → | Осциллограф | GND |
Коротко о детали: Тоннель
Метка-тоннель соединяет цепи по имени, без проводов. Все тоннели с одинаковым именем — одна цепь. Помогает не тянуть длинные провода через всю схему. Имя задаётся двойным кликом.
