Внешняя подтяжка для кнопки

Что понадобится

• Arduino Uno
• Кнопка
• Резистор (10 кОм)

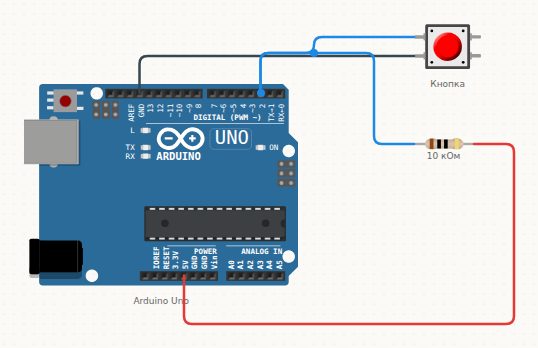

Как подключить

Скетч

// Вход D2 подтянут резистором 10 кОм к 5 В: пока кнопка не нажата,
// на входе честный HIGH. Нажатие соединяет вход с землёй — читается LOW.
// Так делают, когда встроенной подтяжки (INPUT_PULLUP) нет или её мало.
void setup() {
  pinMode(2, INPUT);          // именно INPUT: подтяжка снаружи
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool pressed = digitalRead(2) == LOW;
  digitalWrite(LED_BUILTIN, pressed ? HIGH : LOW);
  Serial.println(pressed ? "нажата" : "отпущена");
  delay(150);
}

Коротко о детали: Резистор

Резистор ограничивает ток и задаёт напряжения в делителях. Сопротивление задаётся двойным кликом, по умолчанию 1 кОм. Полярности у него нет — выводы равноправны.
