Резистор бережёт светодиод

Без резистора светодиод сгорает: 220 Ом задают ток около 15 мА.

Начальный уровень Arduino Uno C++
Открыть в симуляторе Резистор: все примеры

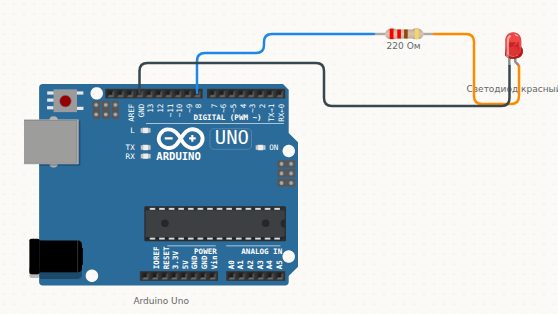

Схема подключения: Резистор бережёт светодиод
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino UnoD8→Резистор1
Резистор2→СветодиодA
СветодиодC→Arduino UnoGND

Скетч

// Ток через светодиод: I = (5 В − 2 В) / 220 Ом ≈ 14 мА.
// Поменяйте номинал резистора двойным кликом и посмотрите, что будет.
void setup() { pinMode(8, OUTPUT); }

void loop() {
  digitalWrite(8, HIGH);
  delay(1000);
  digitalWrite(8, LOW);
  delay(300);
}

Коротко о детали: Резистор

Резистор ограничивает ток и задаёт напряжения в делителях. Сопротивление задаётся двойным кликом, по умолчанию 1 кОм. Полярности у него нет — выводы равноправны.
