Реле по кнопке

Нажатие переключает реле и печатает состояние в монитор порта.

Средний уровень Arduino Uno C++

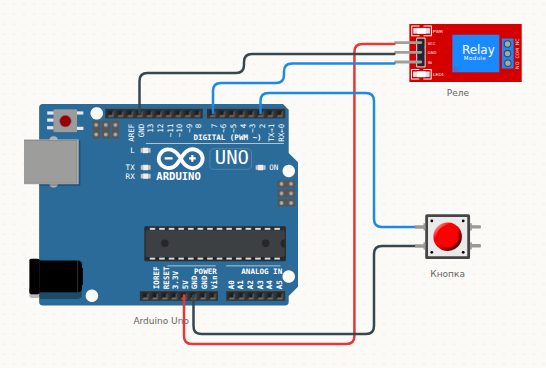

Схема подключения: Реле по кнопке — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	Реле	VCC
Arduino Uno	GND	→	Реле	GND
Arduino Uno	D7	→	Реле	IN
Arduino Uno	D2	→	Кнопка	1.l
Кнопка	2.l	→	Arduino Uno	GND

Скетч

// Кнопка на D2 включает и выключает реле на D7.
const int BTN = 2;
const int RELAY = 7;

bool on = false;
bool lastLevel = HIGH;

void setup() {
  pinMode(BTN, INPUT_PULLUP);
  pinMode(RELAY, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool level = digitalRead(BTN);
  if (lastLevel == HIGH && level == LOW) {
    on = !on;
    digitalWrite(RELAY, on ? HIGH : LOW);
    Serial.println(on ? "нагрузка включена" : "нагрузка выключена");
    delay(30);
  }
  lastLevel = level;
  delay(20);
}

Коротко о детали: Реле

Реле — электромагнитный ключ: слабый сигнал с платы коммутирует нагрузку на 220 В или мощный мотор. Силовые контакты COM, NO и NC полностью развязаны от управляющей стороны. В симуляторе загораются индикаторы, но контакты ничего не переключают.
