Реле: включение нагрузки

Модуль реле на D7 щёлкает раз в две секунды.

Начальный уровень Arduino Uno C++
Открыть в симуляторе Реле: все примеры

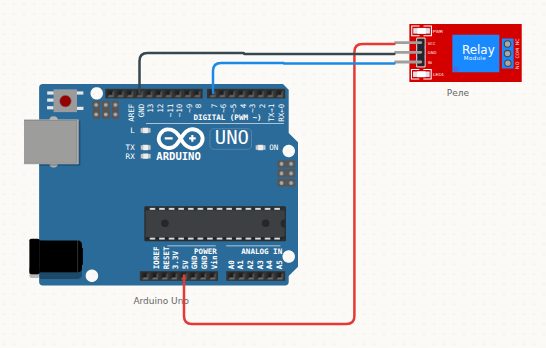

Схема подключения: Реле: включение нагрузки
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Arduino Uno5V→РелеVCC
Arduino UnoGND→РелеGND
Arduino UnoD7→РелеIN

Скетч

// Реле на D7
void setup() {
  pinMode(7, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(7, HIGH);
  Serial.println("Реле включено");
  delay(2000);
  digitalWrite(7, LOW);
  Serial.println("Реле выключено");
  delay(2000);
}

Коротко о детали: Реле

Реле — электромагнитный ключ: слабый сигнал с платы коммутирует нагрузку на 220 В или мощный мотор. Силовые контакты COM, NO и NC полностью развязаны от управляющей стороны. В симуляторе загораются индикаторы, но контакты ничего не переключают.
