Две постоянные времени рядом

Одинаковое напряжение на две RC-цепи с разными номиналами: разница видна на двух каналах.

Продвинутый уровень Arduino Uno C++

Открыть в симуляторе Конденсатор: все примеры

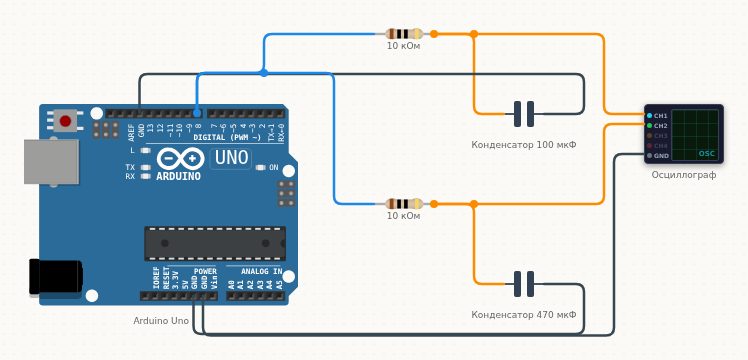

Схема подключения: Две постоянные времени рядом — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	D8	→	Резистор 1	1
Резистор 1	2	→	Конденсатор 1	1
Конденсатор 1	2	→	Arduino Uno	GND
Arduino Uno	D8	→	Резистор 2	1
Резистор 2	2	→	Конденсатор 2	1
Конденсатор 2	2	→	Arduino Uno	GND
Резистор 1	2	→	Осциллограф	CH1
Резистор 2	2	→	Осциллограф	CH2
Arduino Uno	GND	→	Осциллограф	GND

Скетч

// Обе цепи питаются от одного вывода D8, но ёмкости разные:
// 100 мкФ (CH1) заряжается вчетверо быстрее, чем 470 мкФ (CH2).
// τ = R·C, поэтому «медленнее» — это всегда либо больше R, либо больше C.
void setup() { pinMode(8, OUTPUT); }

void loop() {
  digitalWrite(8, HIGH);
  delay(3000);
  digitalWrite(8, LOW);
  delay(3000);
}

Коротко о детали: Конденсатор

Конденсатор накапливает заряд и вместе с резистором задаёт время — заряд и разряд RC-цепи. Ёмкость задаётся двойным кликом, по умолчанию 100 мкФ. Неполярный: выводы равноправны.
