RC-цепочка на осциллографе
Источник, резистор и конденсатор: видно заряд ёмкости через резистор.
Что понадобится
- Источник питания (5 В)
- Резистор (10 кОм)
- Конденсатор (100 мкФ)
- Осциллограф

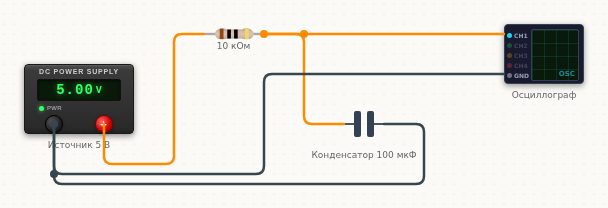

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор | 1 |
| Резистор | 2 | → | Конденсатор | 1 |
| Конденсатор | 2 | → | Источник питания | - |
| Резистор | 2 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Заряд конденсатораНапряжение растёт не скачком: ток ограничен резистором. За время τ = R·C конденсатор набирает 63 % от источника, за 3τ — 95 %, за 5τ — практически всё.
Здесь τ = 10 кОм · 100 мкФ = 1 с.
Что покрутить• ёмкость 1000 мкФ → τ = 10 с, кривая станет пологой;
• резистор 1 кОм → τ = 0,1 с, фронт почти отвесный.
То же время работает и на разряде — отключите источник и посмотрите.
Коротко о детали: Конденсатор
Конденсатор накапливает заряд и вместе с резистором задаёт время — заряд и разряд RC-цепи. Ёмкость задаётся двойным кликом, по умолчанию 100 мкФ. Неполярный: выводы равноправны.
