Две шины: 5 В и 3,3 В
У каждой шины своё напряжение — два делителя показывают разницу на двух каналах.
Что понадобится
- Питание (+V) × 2
- Резистор (10 кОм) × 4
- Земля (GND)
- Осциллограф

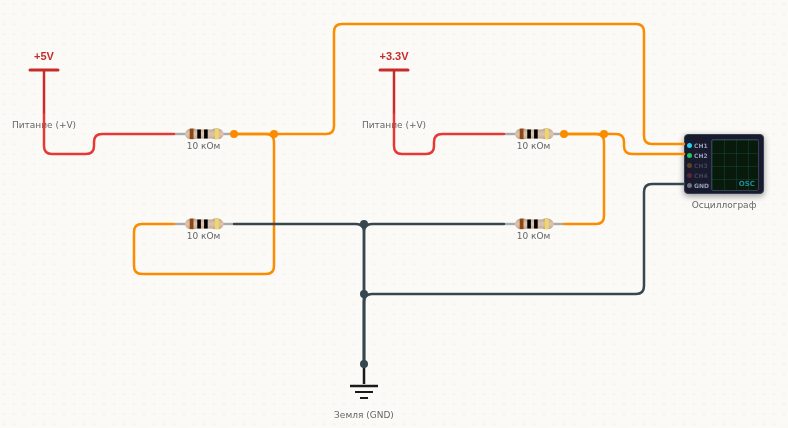

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Питание (+V) 1 | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Земля (GND) | GND |
| Питание (+V) 2 | + | → | Резистор 3 | 1 |
| Резистор 3 | 2 | → | Резистор 4 | 1 |
| Резистор 4 | 2 | → | Земля (GND) | GND |
| Резистор 1 | 2 | → | Осциллограф | CH1 |
| Резистор 3 | 2 | → | Осциллограф | CH2 |
| Земля (GND) | GND | → | Осциллограф | GND |
Коротко о детали: Питание (+V)
Условное обозначение питания по ГОСТ: точка с заданным напряжением, к которой не нужно тянуть провод через всю схему. Все такие метки — одна цепь. Напряжение задаётся двойным кликом.
Ещё примеры с деталью «Питание (+V)»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Две шины: 5 В и 3,3 В» в симуляторе
