Шина питания вместо источника
Значок «+V» задаёт напряжение сам: источник на схеме рисовать не нужно.
Что понадобится
- Питание (+V)
- Резистор (220 Ом)
- Светодиод (красный)
- Земля (GND)
Как подключить

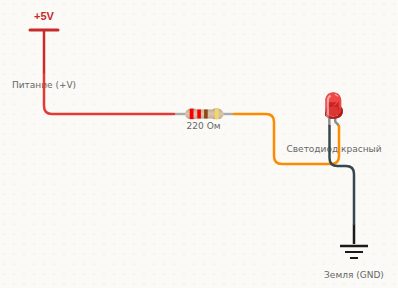

| Откуда | Куда | |||
|---|---|---|---|---|
| Питание (+V) | + | → | Резистор | 1 |
| Резистор | 2 | → | Светодиод | A |
| Светодиод | C | → | Земля (GND) | GND |
Коротко о детали: Питание (+V)
Условное обозначение питания по ГОСТ: точка с заданным напряжением, к которой не нужно тянуть провод через всю схему. Все такие метки — одна цепь. Напряжение задаётся двойным кликом.
Ещё примеры с деталью «Питание (+V)»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Шина питания вместо источника» в симуляторе
