Почему напряжение «просаживается»
Сопротивление проводов и самого источника отбирает часть напряжения у нагрузки.
Что понадобится
- Источник питания (5 В)
- Резистор (100 Ом) × 2
- Осциллограф

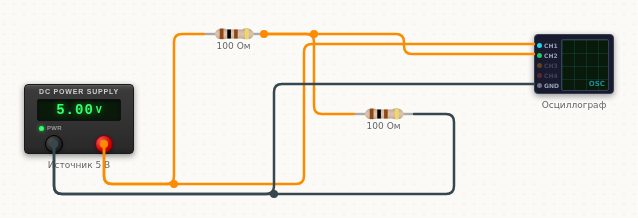

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Источник питания | - |
| Источник питания | + | → | Осциллограф | CH1 |
| Резистор 1 | 2 | → | Осциллограф | CH2 |
| Источник питания | - | → | Осциллограф | GND |
Коротко о детали: Источник питания
Регулируемый источник постоянного напряжения 0–12 В — аналог лабораторного блока питания. Напряжение задаётся двойным кликом по компоненту. Нужен, когда схема собирается без платы Arduino.
Ещё примеры с деталью «Источник питания»
Попробуйте сами
Симулятор работает прямо в браузере: схему можно менять, код — править, а результат видно сразу. Бесплатно, без установки и регистрации.
Открыть «Почему напряжение «просаживается»» в симуляторе
