Делитель напряжения
Два одинаковых резистора делят 6 В пополам — 3 В на осциллографе.
Что понадобится
- Источник питания (6 В)
- Резистор (10 кОм) × 2
- Осциллограф

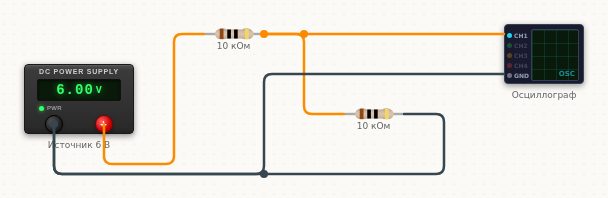

Как подключить
| Откуда | Куда | |||
|---|---|---|---|---|
| Источник питания | + | → | Резистор 1 | 1 |
| Резистор 1 | 2 | → | Резистор 2 | 1 |
| Резистор 2 | 2 | → | Источник питания | - |
| Резистор 1 | 2 | → | Осциллограф | CH1 |
| Источник питания | - | → | Осциллограф | GND |
Как это работает
Делитель напряженияДва резистора делят напряжение пропорционально своим номиналам:
Uвых = U · R2/(R1+R2).
Ток через оба одинаковый, поэтому напряжение распределяется ровно так, как сопротивления.
Что покрутитьСделайте нижний резистор втрое больше верхнего — получите три четверти питания. Равные номиналы дают ровно половину.
Важно: подключённая нагрузка «просаживает» делитель — для этого и ставят повторитель на ОУ.
