555: частота и скважность

Те же детали, но номиналы другие: видно, как резисторы меняют длительность импульса и паузы.

Средний уровень без программы
Открыть в симуляторе Таймер 555: все примеры

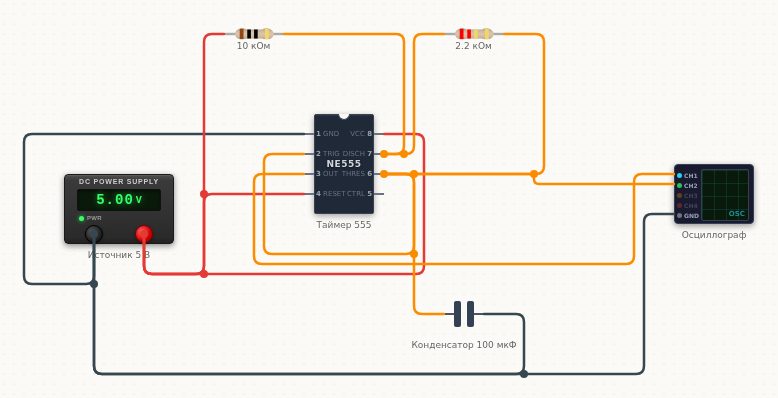

Схема подключения: 555: частота и скважность
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Источник питания+→Таймер 555VCC
Источник питания+→Таймер 555RESET
Таймер 555GND→Источник питания-
Источник питания+→Резистор 11
Резистор 12→Таймер 555DISCH
Таймер 555DISCH→Резистор 21
Резистор 22→Таймер 555THRES
Таймер 555THRES→Таймер 555TRIG
Таймер 555THRES→Конденсатор1
Конденсатор2→Источник питания-
Таймер 555OUT→ОсциллографCH1
Таймер 555THRES→ОсциллографCH2
Источник питания-→ОсциллографGND

Ещё примеры с деталью «Таймер 555»

Попробуйте сами
