555: мигалка без микроконтроллера

Классический мультивибратор: два резистора и конденсатор задают частоту, светодиод мигает сам.

Начальный уровень без программы
Открыть в симуляторе Таймер 555: все примеры

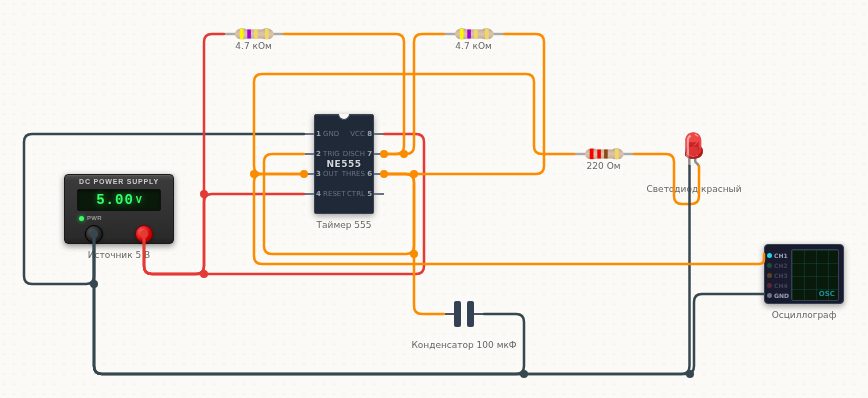

Схема подключения: 555: мигалка без микроконтроллера
Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

ОткудаКуда
Источник питания+→Таймер 555VCC
Источник питания+→Таймер 555RESET
Таймер 555GND→Источник питания-
Источник питания+→Резистор 11
Резистор 12→Таймер 555DISCH
Таймер 555DISCH→Резистор 21
Резистор 22→Таймер 555THRES
Таймер 555THRES→Таймер 555TRIG
Таймер 555THRES→Конденсатор1
Конденсатор2→Источник питания-
Таймер 555OUT→Резистор 31
Резистор 32→СветодиодA
СветодиодC→Источник питания-
Таймер 555OUT→ОсциллографCH1
Источник питания-→ОсциллографGND
