Mega: бегущий огонь на четырёх выводах

Выводов у Mega столько, что светодиоды можно вешать подряд и не считать свободные.

Средний уровень Arduino Mega C++

Открыть в симуляторе Arduino Mega: все примеры

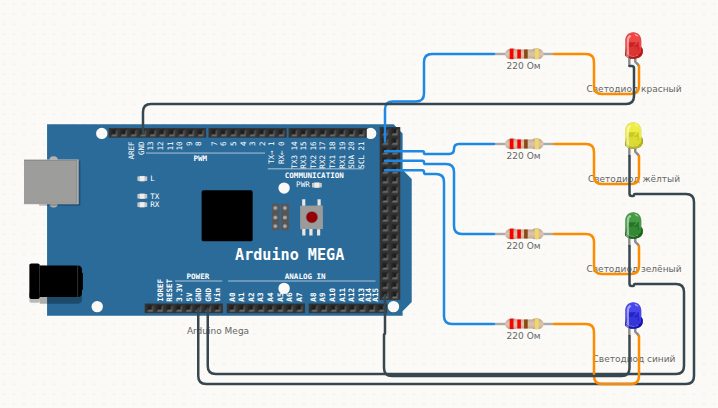

Схема подключения: Mega: бегущий огонь на четырёх выводах — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Arduino Mega
Резистор (220 Ом) × 4
Светодиод (красный)
Светодиод (жёлтый)
Светодиод (зелёный)
Светодиод (синий)

Как подключить

Откуда			Куда
Arduino Mega	D22	→	Резистор 1	1
Резистор 1	2	→	Светодиод 1	A
Светодиод 1	C	→	Arduino Mega	GND
Arduino Mega	D24	→	Резистор 2	1
Резистор 2	2	→	Светодиод 2	A
Светодиод 2	C	→	Arduino Mega	GND
Arduino Mega	D26	→	Резистор 3	1
Резистор 3	2	→	Светодиод 3	A
Светодиод 3	C	→	Arduino Mega	GND
Arduino Mega	D28	→	Резистор 4	1
Резистор 4	2	→	Светодиод 4	A
Светодиод 4	C	→	Arduino Mega	GND

Скетч

// Четыре светодиода на выводах 22, 24, 26 и 28 — и это ещё даже не
// половина правой гребёнки. Массив с номерами выводов удобнее, чем
// четыре одинаковых digitalWrite подряд.
const int PINS[] = {22, 24, 26, 28};
const int N = 4;

void setup() {
  for (int i = 0; i < N; i++) {
    pinMode(PINS[i], OUTPUT);
  }
}

void loop() {
  for (int i = 0; i < N; i++) {
    digitalWrite(PINS[i], HIGH);
    delay(150);
    digitalWrite(PINS[i], LOW);
  }
}

Коротко о детали: Arduino Mega

Плата на ATmega2560: 54 цифровых вывода, 16 аналоговых входов и 256 КБ памяти программ — берут её, когда выводов Uno не хватает. Логика 5 В и те же 16 МГц, скетчи с Uno переносятся как есть. Встроенный светодиод «L» — на выводе 13.

Распиновка и все примеры →
