Mega: аналоговые входы A0…A15

Аналоговых входов шестнадцать, и номера GPIO у них продолжают цифровые: A0 — это 54.

Продвинутый уровень Arduino Mega C++

Открыть в симуляторе Arduino Mega: все примеры

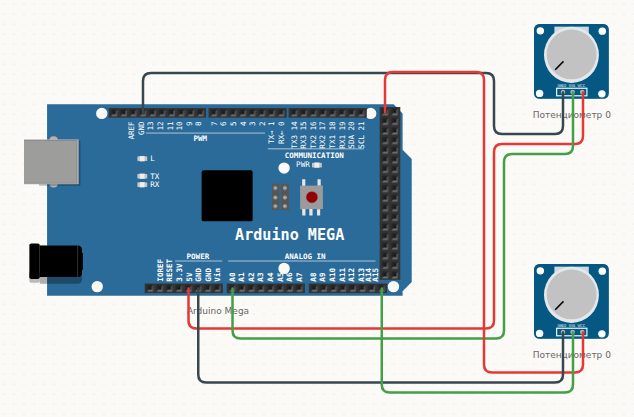

Схема подключения: Mega: аналоговые входы A0…A15 — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Mega	5V	→	Потенциометр 1	VCC
Arduino Mega	GND	→	Потенциометр 1	GND
Arduino Mega	A0	→	Потенциометр 1	SIG
Arduino Mega	5V	→	Потенциометр 2	VCC
Arduino Mega	GND	→	Потенциометр 2	GND
Arduino Mega	A15	→	Потенциометр 2	SIG

Скетч

// A0…A15 — это выводы 54…69: analogRead(A15) и analogRead(69) читают
// один и тот же вход. Поэтому по аналоговым входам удобно ходить
// циклом от A0, прибавляя единицу.
void setup() {
  Serial.begin(9600);
  Serial.print("A0 = вывод ");
  Serial.print(A0);
  Serial.print(", A15 = вывод ");
  Serial.println(A15);
}

void loop() {
  int first = analogRead(A0);
  int last = analogRead(A15);
  Serial.print("A0: ");
  Serial.print(first);
  Serial.print("   A15: ");
  Serial.println(last);
  delay(400);
}

Коротко о детали: Arduino Mega

Плата на ATmega2560: 54 цифровых вывода, 16 аналоговых входов и 256 КБ памяти программ — берут её, когда выводов Uno не хватает. Логика 5 В и те же 16 МГц, скетчи с Uno переносятся как есть. Встроенный светодиод «L» — на выводе 13.
