LCD 1602: бегущая строка

Строка длиннее экрана едет влево: scrollDisplayLeft двигает окно по памяти дисплея.

Средний уровень Arduino Uno C++

Открыть в симуляторе LCD 1602: все примеры

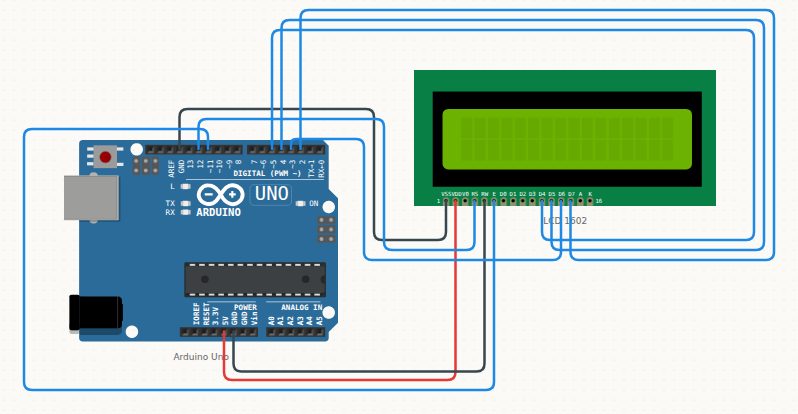

Схема подключения: LCD 1602: бегущая строка — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	LCD 1602	VDD
Arduino Uno	GND	→	LCD 1602	VSS
Arduino Uno	GND	→	LCD 1602	RW
Arduino Uno	D12	→	LCD 1602	RS
Arduino Uno	D11	→	LCD 1602	E
Arduino Uno	D5	→	LCD 1602	D4
Arduino Uno	D4	→	LCD 1602	D5
Arduino Uno	D3	→	LCD 1602	D6
Arduino Uno	D2	→	LCD 1602	D7

Скетч

#include <LiquidCrystal.h>

// В памяти дисплея 40 знакомест на строку, а видно 16. scrollDisplayLeft()
// двигает «окошко» — текст едет, хотя его никто не переписывает.
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
  lcd.print("Симулятор RobX: схема и код рядом");
  lcd.setCursor(0, 1);
  lcd.print("<< бегущая строка");
}

void loop() {
  lcd.scrollDisplayLeft();
  delay(400);
}

Коротко о детали: LCD 1602

Знакосинтезирующий дисплей: две строки по 16 символов. Данные передаются по шине D0–D7 (чаще используют только D4–D7) плюс линии RS и E. Контрастность задаётся напряжением на выводе V0 — обычно через подстроечный резистор.

Распиновка и все примеры →
