LCD 1602: две строки

Символьный экран в 4-битном режиме: RS = 12, E = 11, данные D4…D7.

Начальный уровень Arduino Uno C++

Открыть в симуляторе LCD 1602: все примеры

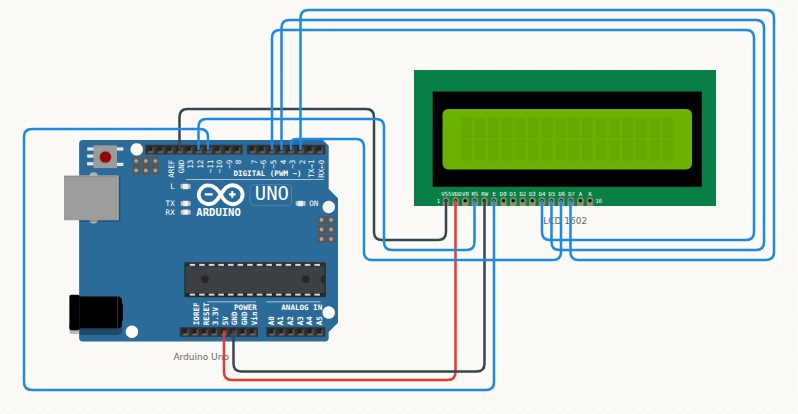

Схема подключения: LCD 1602: две строки — Схема в симуляторе. Нажмите «Открыть в симуляторе», чтобы запустить её и поменять.

Что понадобится

Как подключить

Откуда			Куда
Arduino Uno	5V	→	LCD 1602	VDD
Arduino Uno	GND	→	LCD 1602	VSS
Arduino Uno	GND	→	LCD 1602	RW
Arduino Uno	D12	→	LCD 1602	RS
Arduino Uno	D11	→	LCD 1602	E
Arduino Uno	D5	→	LCD 1602	D4
Arduino Uno	D4	→	LCD 1602	D5
Arduino Uno	D3	→	LCD 1602	D6
Arduino Uno	D2	→	LCD 1602	D7

Скетч

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
int sec = 0;

void setup() {
  lcd.begin(16, 2);
  lcd.print("RobX simulator");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print("Секунд: ");
  lcd.print(sec);
  sec++;
  delay(1000);
}

Коротко о детали: LCD 1602

Знакосинтезирующий дисплей: две строки по 16 символов. Данные передаются по шине D0–D7 (чаще используют только D4–D7) плюс линии RS и E. Контрастность задаётся напряжением на выводе V0 — обычно через подстроечный резистор.

Распиновка и все примеры →
